● 一機二用，空間成本低，附加值高
● 高標準卡盤，夾持力強、剛性高、速度快、性能穩定
● 快速交換臺，高效切割

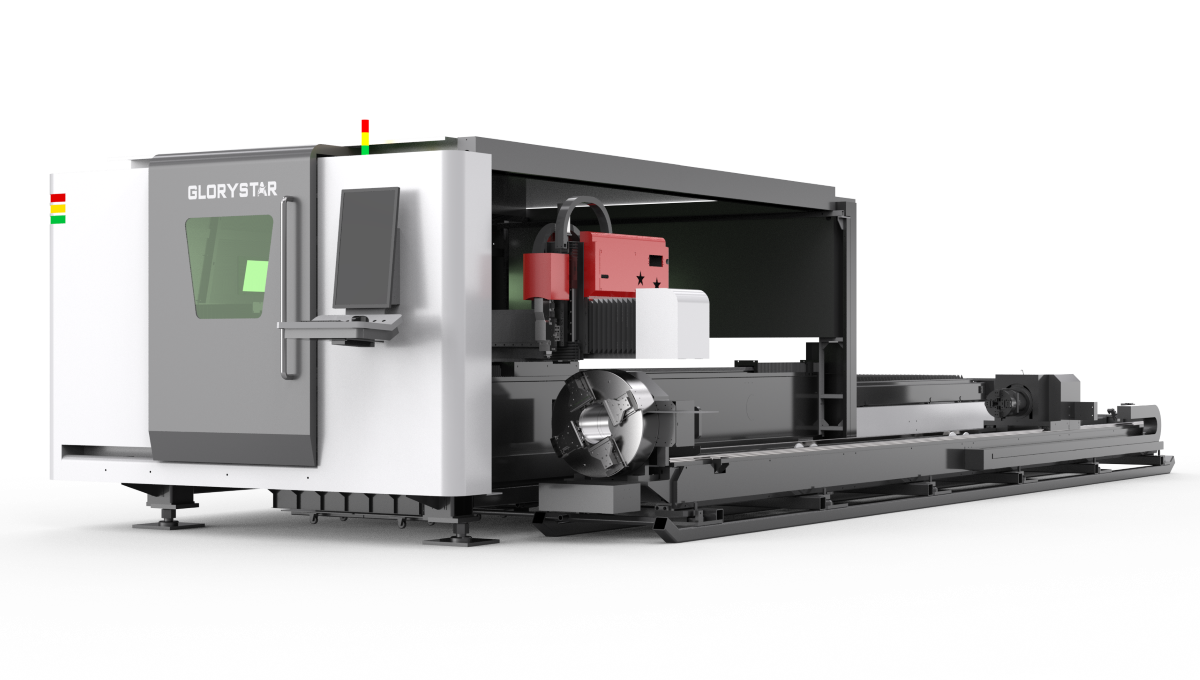

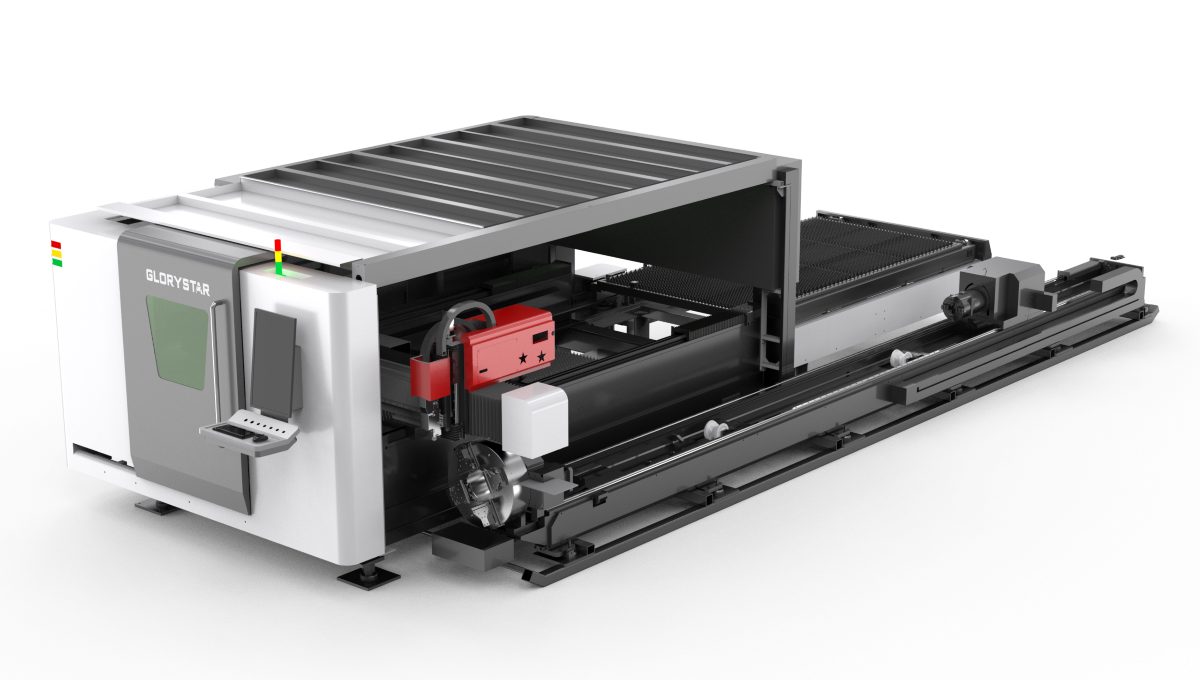

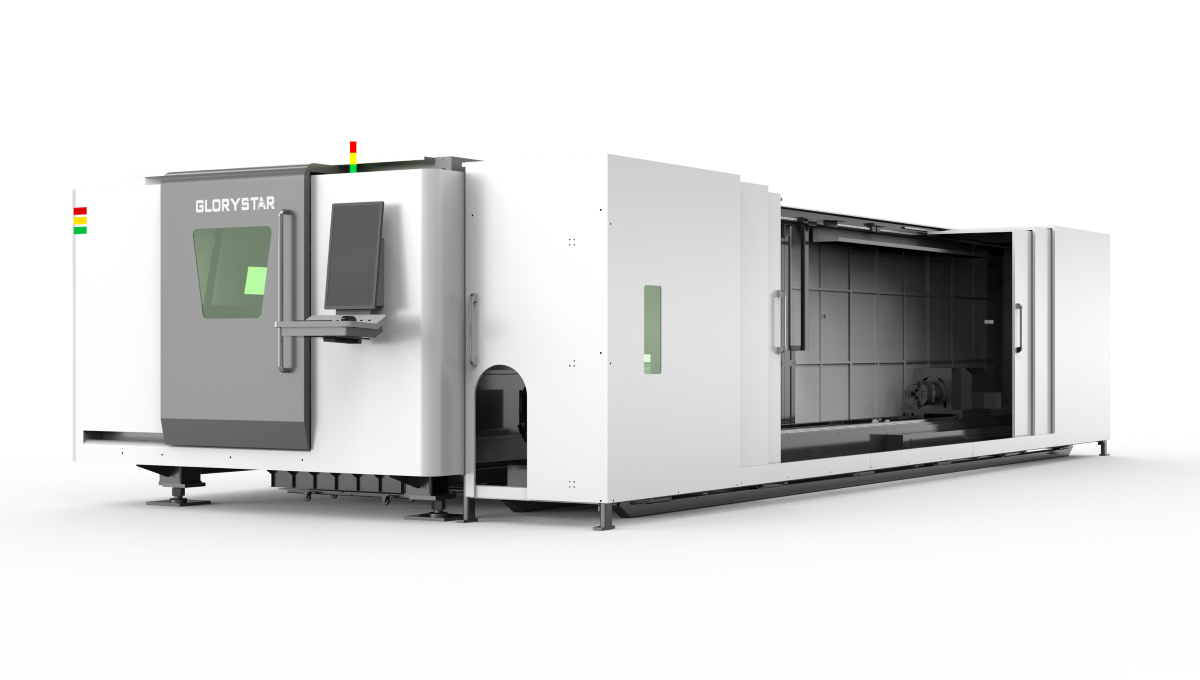

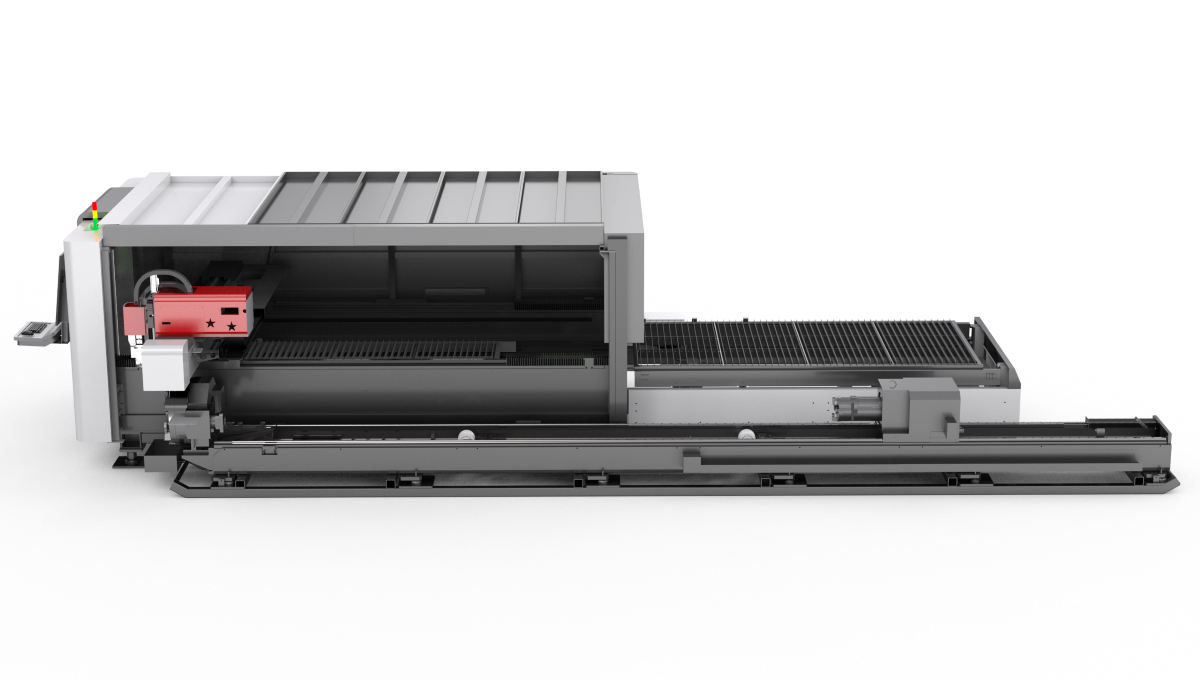

板管一體機集板材切割和管材切割功能于一體，
可滿足各類板材及管材切割需求。
獨特的橫梁跨區域設計，
使一體機的整體尺寸比切板機+切管機組合的尺寸更小，
對場地空間的要求更低，更大程度節約客戶空間使用成本。
與板材切割機+切管機組合相比，一臺機器就能滿足
切板與切管功能需求，在給客戶帶來更高附加值的同時，
也能減少購買兩臺機器的財務壓力，性價比更高。
平板切割部分，配備平行快速交換工作臺，操作簡單，
上下料方便，效率高；平板切割部分同時支持全自動上下料（選配）。
技術參數
| 產品型號 | GS-3015CEG | |||
| 最大加工尺寸 | 3000×1500 mm | |||
| 最大工作臺負載 | 1.06 t | 均等分布負載 | ||
| 加工能力 | 詳見加工工藝表 | 與激光功率有關 | ||
| 軸 行 程 | X-軸 | 1520 mm | ||
| Y-軸 | 3030 mm | |||
| Z-軸 | 300 mm | |||
| 最大切割厚度范圍 | 可夾持外圓直徑中10-220mm（建議：圓管中40- 200，方管：口40-200），重量20Kg\m | |||
| 切管類型 | 6米自動卡盤 | |||
| X/Y軸定位精度 | ±0.03 mm/m | 注1 | ||
| X/Y軸重復定位精度 | ±0.02 mm | |||
| 最大合成速度 | 150m/min | |||
| 加速度 | 2.5 G | 注2 | ||
| 驅動方式 | X\Y軸齒輪齒條，Z軸滾珠絲桿 | |||
| 最小設定單位 | 0.001mm | |||
| 機床占地面積（毫米） | 11100*5500 | |||
| 主機體積（毫米） | 10100*4500*2200 | |||
| 控制系統 | 力星 | |||
| 顯示器 | 27" LCD | 非觸摸 | ||
| 總裝機電容量 | 1500W | 19.5KVA | ||
| 3000W | 27KVA | |||
| 6000W | 42KVA | |||
| 電源要求 | AC380V, 50/60Hz:3P+N+PE | |||
| 總電源防護等級 | IP54 | |||
注1：只有正確將機床安裝在按照要求的基礎上才能實現。
注2：為機床能達到的最大加速度，非加工加速度

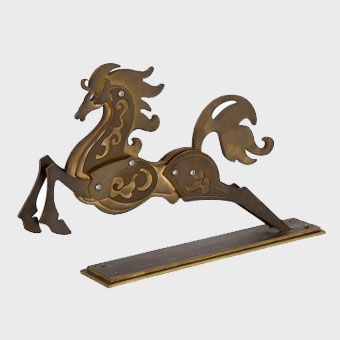

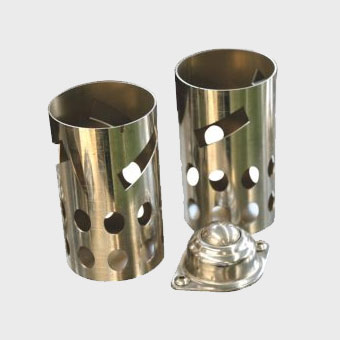

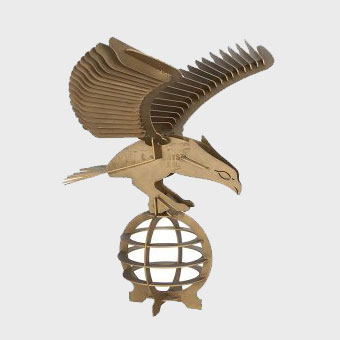

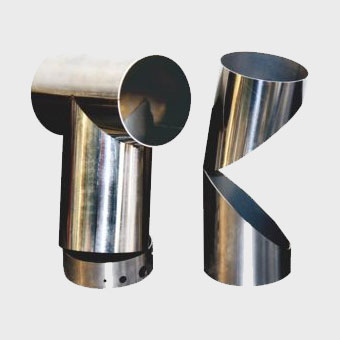

樣品展示
