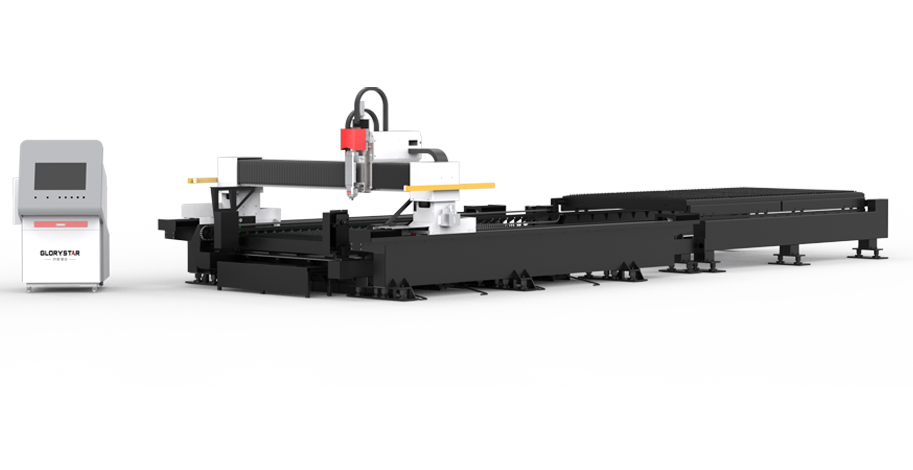

地軌式分段床身，智能交換臺，高效切割；業界最大Z軸行程和高度，可切割400MM以內的方通和槽鋼
榮耀之星系列 GS-EL 功率：8000-30000W 按需定制
更多精彩請點擊觀看視頻
● 大幅面分段床身，自由定制加工范圍
● 業界最大Z軸行程和高度，可切割400MM以內的方通和槽鋼
● 高負壓自動分區除塵，高效環保
● 行業獨有的防撞檢測裝置，智能保護

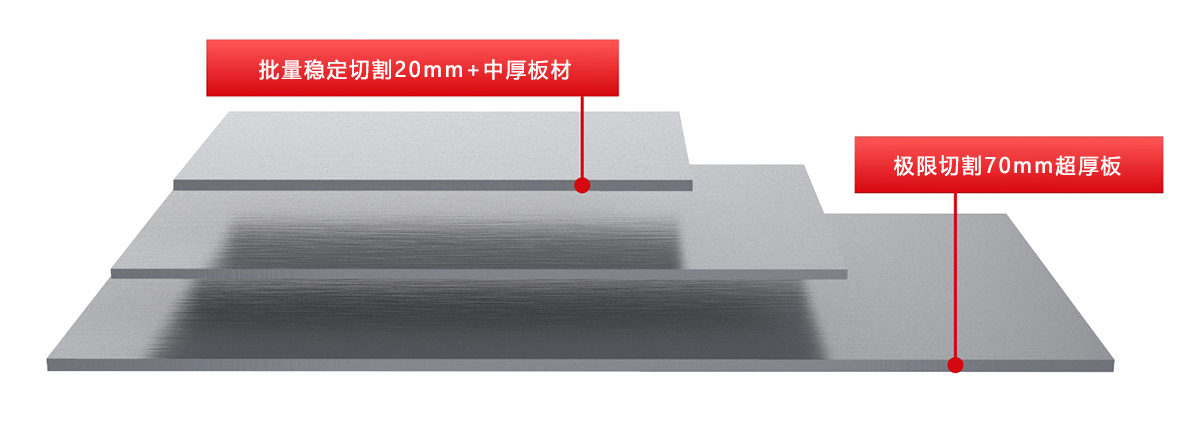

大幅面厚板切割

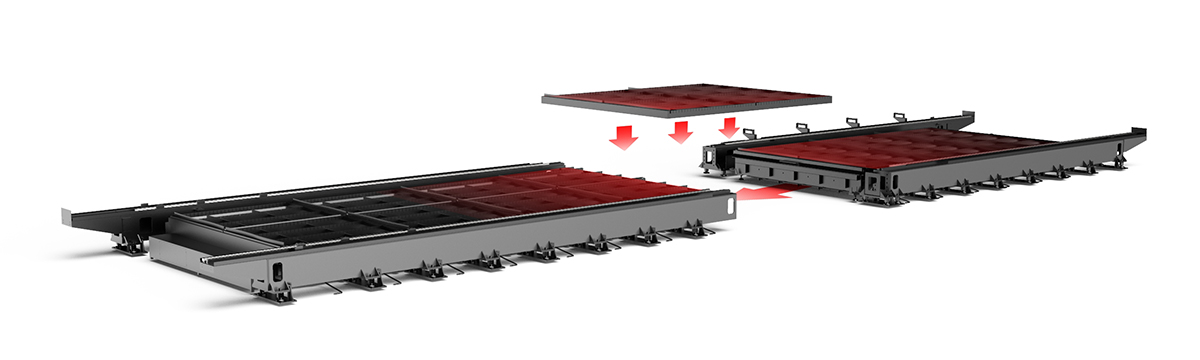

地軌式分段床身，隨心定制加工幅面

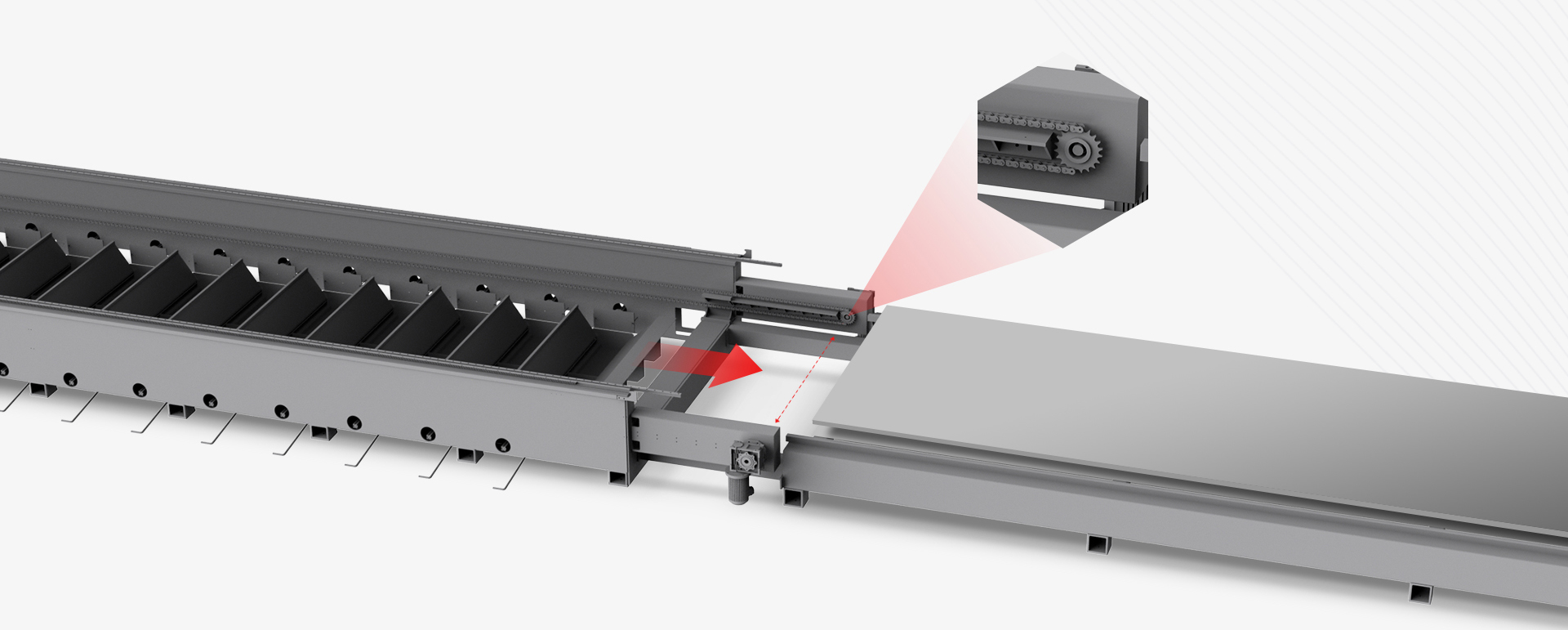

智能交換臺 高效切割

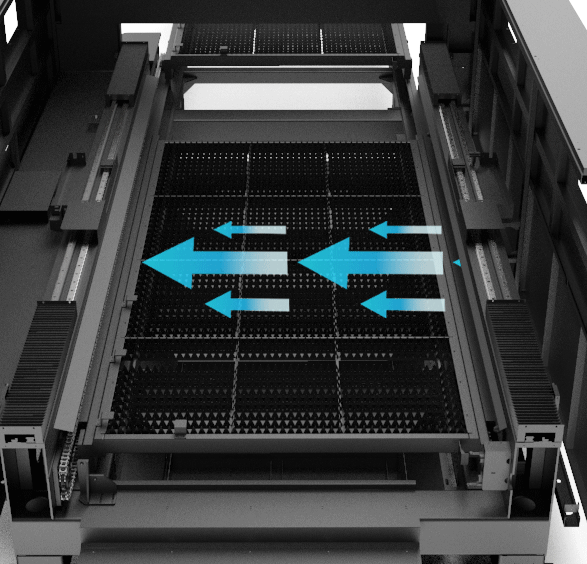

高負壓自動分區除塵設計
技術參數
| 寬度代號 | 13030L | |
| 最大材料寬度 | 13000*3000 | |
| X軸工作行程 | 3080 | |
| Y軸工作行程 | 13100 | |
| Z軸工作行程 | 150 | |
| X/Y軸定位精度 | ±0.05mm/m | |
| X/Y軸重復定位精度 | ≤0.03mm | |
| 最大綜合定位速度 | 140m/min | |
| 最大加速度 | 2.1G | |
| 狹縫寬度 | 0.1-0.5mm（3mm厚度以下的測量值） | |
| 狹縫粗糙度 | Ra3.2-Ra25.4（3mm厚度以下的測量值） | |
| 最大切割厚度范圍 | 參考工藝參數表 | |
| 最小設定單位 | 0.001mm | |
| 機床覆蓋面積 | 17000*7000 | |
| 主機體積 | 16500*5250*2000 | |
| 數控系統 | CpyCut | |
| 監視器 | 27″LCD | |
| 驅動模式 | 齒條雙驅動 | |
| 工作臺最大承載能力（T） | 18 | |
| 機器重量（T） | 20 | |
| 總裝機功率消耗（大約） | 激光功率：8000W | 80kW |
| 激光功率：12000W | 120kW | |
| 激光功率：15000W | 150KW | |
| 激光功率：20000W | 200KW | |
| 激光功率：30000W | 300KW | |
| 電源要求 | 電壓380V，頻率50hz，3極，供電方式是3相5線制 | |
| 總電源防護等級 | IP54 | |

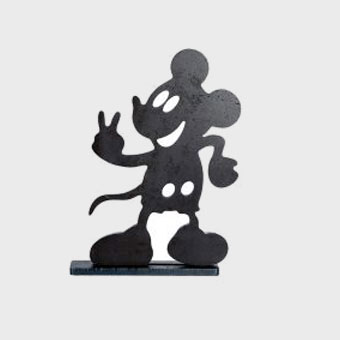

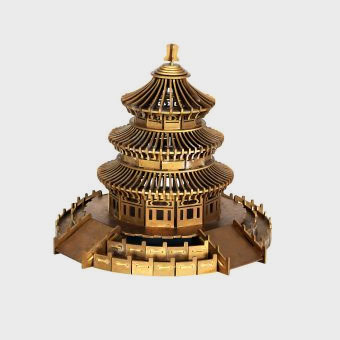

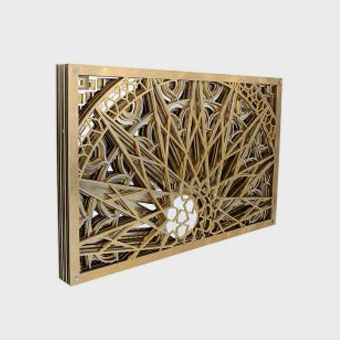

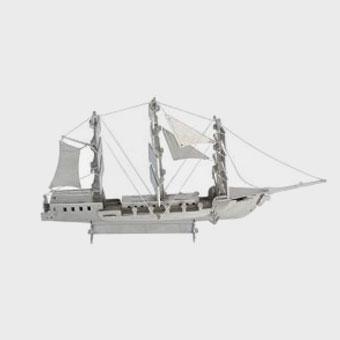

樣品展示
