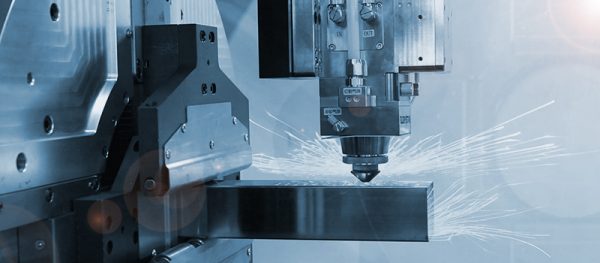

全能型一鍵切管，坡口切割，精度高；伺服驅動、下料，節省人工成本
領航星系列 NS-TG 功率：1000-6000W 按需定制
更多精彩請點擊觀看視頻
● 全能型一鍵切管工具，支持坡口切割
● 伺服下料，節省人工
● 伺服推動前卡盤移動，高精度，智能安全
業內最高標準卡盤
安全性高——卡盤內孔大、自動上下料安全性高
穩定性強——整體式內置驅動結構，大大提升傳動準確性和穩定性
精度頂尖——滾筒精度0.005mm，裝夾精度<0.1mm
防塵效果好——齒輪內置，避免切割粉塵進入
噪聲小——行業頂尖磨齒精度
慣量小——實現高速加工、滿足小管件快速切割
尾料少——可最大限度深入配套前卡，實現超短尾料切割
夾持力強——卡爪采用特殊摩擦面，保證夾持管件不滑脫
剛性高——炮筒式結構設計，支撐剛性高，穩定性強
異型管夾持——支持多種型材，保持管件不滑脫
業內最高標準床身，壽命長
高強度籠式結構焊接床身 → 高溫退火，長久存放 → 龍門銑加工，抗震，抗扭，抗變形
高品質配件，極致性能

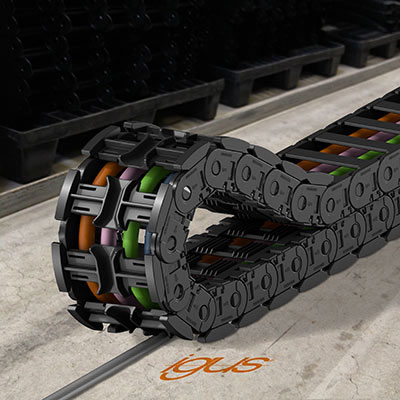

IGUS拖鏈電纜，耐折彎，不斷線

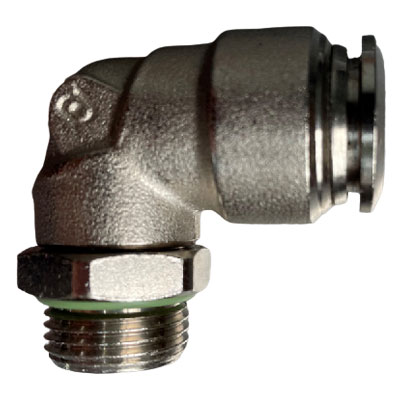

氣管接頭自帶密封圈，不使用密封膠帶，降低氣路進入雜質的可能

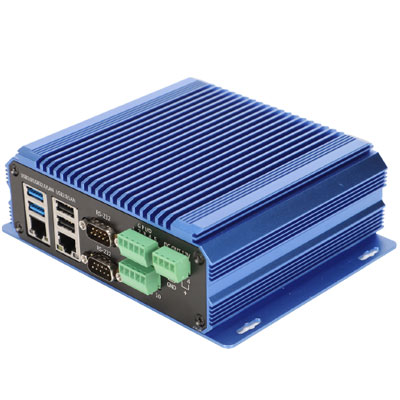

專業工控機 抗高溫設計，保證滿負荷工作性能
短尾料切割
主卡盤插入前卡盤，縮短主卡與切割頭距離，以縮短尾料工件較長，或管材尺寸較大時前卡盤移動，保證切割精度。
自主研發智能切割系統
1、可自動測量管材偏差，提高切割精度；
2、專用切管數控系統，支持?jǐn)帱c(diǎn)定位、續切、拐角工藝設定等功能；
3、搭配專用切管套料軟件，支持單零件、多零件套料、共邊、自動排序等功能。
超強除塵系統

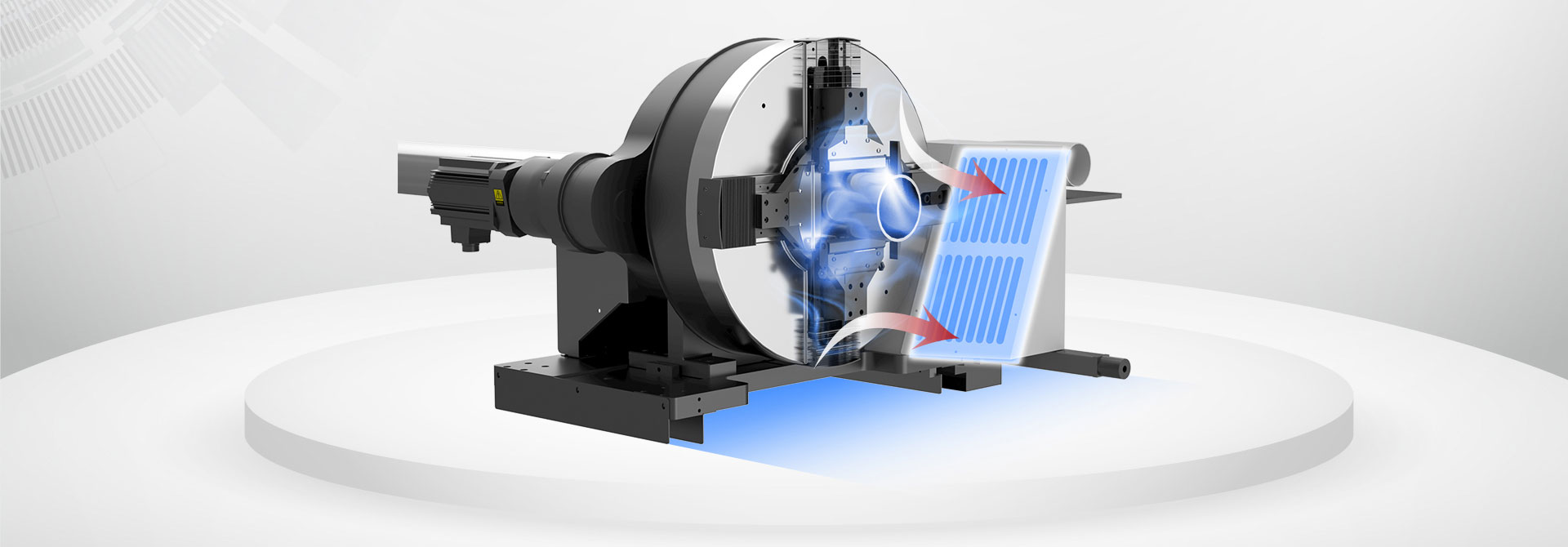

除塵系統由力星激光自主研發，卡盤內部+管內抽風設計，減少管內掛渣
支持多種型材加工
技術參數
| 工作幅面 | 6000mm x φ220mm | 機器區域 | 11380mm×3000mm |
| X軸長度 | 500mm | 機器體積 | 10380mmx2000mmx2500mm |
| Y軸長度 | 7000mm | 數控系統 | CypCut 管材切割系統 |
| Z軸長度 | 400mm | 監視器 | 19″LCD |
| W軸長度 | 無限旋轉 | ||
| 激光功率 | 客戶選擇 | ||
| X/Y軸定位精度 | ≤0.05mm | 驅動模式 | 齒條雙驅 |
| X/Y軸重復定位精度 | ≤0.03mm | 管材最大承載能力 | 270Kg |
| 最大綜合定位速度 | 100m/min | 機器重量 | 5.5T |
| 最大加速度 | 1G | 機器功率 | 10KW（不含激光器和冷水機） |
| 最大切管長度 | φ20-220mm | 相位 | 3 |
| 最大切管重量 | 45Kg/M | 電源額定電壓 | 380V |
| 總電源防護等級 | IP54 | 頻率 | 50Hz |
管材的切割類型和范圍
| 管材類型 | 最大切管范圍（總重量＜180KG） | 標準長度 | 剩余材料 | 備注 | |
| 1 | 圓管 | Φ15mm-Φ220mm | 6000mm | 正常切割：500mm； 使用最短尾料功能：10mm | 切割最后一個部件時，尺寸誤差會變大，建議切割前增加定心 |
| 2 | 方管 | 15mm*15mm – 150mm*150mm | 6000mm | ||
| 3 | 矩形管 | 短軸＞15mm，外切圓＜220mm（最大規格200mm*50mm） | 6000mm | ||
| 4 | 橢圓或扁平橢圓管 | 短軸＞15mm，長軸＜220mm | 6000mm | ||
| 5 | 槽鋼 | 普通卡盤可夾持10號及以下槽鋼；加長卡盤最多可夾16號槽鋼 | 6000mm | 切割最后一個工件時，尺寸誤差會變大，工字鋼/H型鋼需要手動對焦和尖頭切割頭 | |
| 6 | 工字鋼 | 普通卡盤可夾持10號工字鋼的長軸；采用槽鋼或工字鋼卡盤，最多可夾持16號工字鋼 | 6000mm | ||
| 7 | H鋼 | 長軸＜160mm，外切圓＜220mm | 6000mm | ||
| 8 | 等角鋼 | 普通卡盤最多可夾持10號等角鋼 | 6000mm | ||
| 9 | 不等角鋼 | 普通卡盤最多可夾持10/8號等角鋼 | 6000mm |
上料庫
| 管材規格 | 技術參數 |
| 圓管 | 6000mm x φ120mm（φ120-20mm） |
| 方管 | 6000mm x 120mm（□120-20mm） |
| 矩形管 | 6000mm x 120m （短邊尺寸>20mm；長邊尺寸<120mm） |
| 管材最大重量 | 120kg（20KG/M） |
| 可提升管材的最大重量 | 2500kg |
| 電源參數 | |
| 電源相位 | 3 |
| 電源額定電壓頻率 | 380V 50Hz |
| 裝機功耗 | <4.5KW |
| 電源防護等級 | IP54 |
| 重量和尺寸 | |
| 重量 | 4200kg |
| 尺寸（長/寬/高） | 7000mmx2000mmx2000mm |
| 覆蓋面積 | 7000mmx2000mm |
樣品展示
