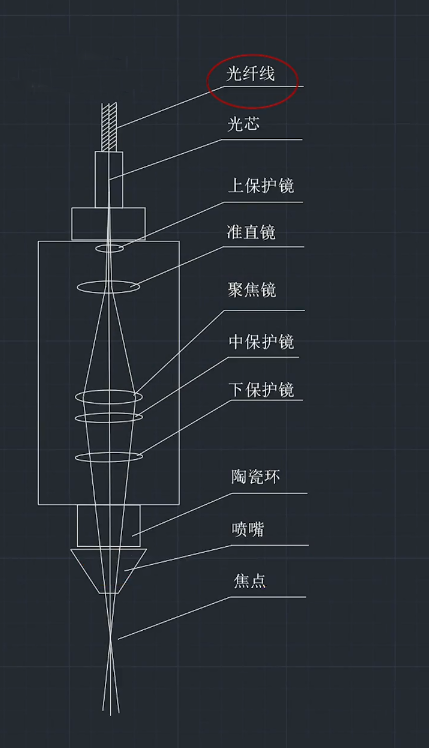

帶你全面了解激光切割機的切割頭內部結構及各部分的作用。這是一張切割頭簡易圖，我們從上往下一個個講解。
最上面這個是光纖線，我們平常看到的都光纖的外包層，內部還有幾個圖層起到保護光纖的作用，彎曲的直徑不能小于200毫米。光纖接口
光束由光纖線傳輸，這個部位是光纖連接切割頭的一個重要部位，光束由此進入切割頭后到達板材表面。
第二個就是光芯，這才是激光傳輸的介質。光芯直徑非常小，有30繆、50繆、100繆，150繆的，繆是什么單位呢？國際單位，一毫米等于1000繆，那我們常聽到的50繆就等于0.05毫米，意思就是激光通過0.05毫米光纖傳輸。
第三個上保護鏡，這是個很薄的鏡片，比較便宜，主要作用是防止灰塵進入切割頭內部，起到保護準直鏡的作用。因為準直鏡貴
第四個準直鏡，準直鏡有凸面產生折射。激光通過準直鏡時會把激光放大，大部分切割頭是通過內部電機上下移動準直鏡的位置來改變焦點。準直鏡片位置準直鏡相當于一個凸透鏡，發散的光入射，平行的光出射，將光纖內傳輸的發散光束轉變為平行光。光纖輸出的光本身是發散的，所以需要準直后再聚焦，如果光斑小的話，還要擴束后再聚焦。
第五個聚焦鏡，顧名思義就是把激光聚攏起來，大部分切割頭通過上下移動聚焦鏡來改變焦點。聚焦鏡也是很貴的鏡片。聚焦鏡片位置
聚焦鏡片的作用是利用凸透鏡把平行的光束聚成焦點作用在被切割的材料上使之融化切斷。
第六個中保護鏡，這個便宜，跟下保護鏡價格一樣，主要作用是保護聚焦鏡，起密封作用。保護鏡片位置
為了保護聚焦鏡片從而設計了保護鏡片，為此節約了激光設備在加工過程中的成本。
第七個下保護鏡主要作用是防止穿孔和切割時鐵渣往上反，并且隔絕切割氣體作用。
第八個陶瓷環，陶瓷環內部有金屬線，連通噴嘴到傳感器，傳輸噴嘴感應數據的作用。另外，陶瓷環易碎，在遇到較嚴重的碰撞時先損壞陶瓷環，從而保護切割頭。陶瓷環
對比一下原裝跟非原裝，普雷茨特的原裝陶瓷環就是氧化錯原料，相比氧化鋁，它的密度更大，耐磨，熱膨脹系數小，電阻率高，成型后經打磨，表面光潔度高，這樣的陶瓷同不銹鋼貼合后，受熱不容易變形，能保證信號穩定傳輸，表面光潔度高氣流能流暢通過，切割效果自然更好。傳感器
激光切割頭在工件形狀發生變化以及表面出現凹不平的障礙時，傳感器自動檢測到變化并根據變化調節高度，使其始終與工件表面的距離保持一致可以更快的加工材料而不必持續監督(還是要看的)當今國內外采用的位移傳感器基本上是電容式，其結構和形狀與加工頭相適應，同時配有檢測信號處理單元。位移測量是一種最基本的測量工作，按照傳感器是否與被測工件接觸，位移傳感器可分為接觸式和非接觸式兩種類型，比較起接觸式傳感器非接觸式傳感器在保證高分辨率的同時，具有動態響應速度快，滯后誤差低，甚至為零。非接觸式傳感器，有時稱接近覺傳感器，最早的應用當屬接近開關，即被檢測物體與敏感探頭接近到一定距離時，給出開關信號，目前的接近覺傳感器已經發展到不僅可以探測物體的有無，而且可以給出物體距離敏感探頭的距離，并可提供關于工件外形和空間位置的信息，因為它可以用于對移動物體的位移進行測量所以這類傳感器也稱為非接觸式位移傳感器，常用位移傳感器有磁滯伸縮位移傳感器，電渦流式位移傳感器，電容式
位移傳感器，電感器位移傳感器等
第九噴嘴激光和切割氣體都從噴嘴經過，不同噴嘴切割質量及速度不一樣。噴嘴是激光切割機上的最常見的損耗品，也是光纖激光切割機切割時最重要的零部件之一。它位于激光頭的底端，是最接近工件的地方，聚焦的激光以及高壓氣流通過噴嘴射出，材質一定要導電率高、導熱效果良好的。一般紫銅材質的噴嘴會比黃銅材質的好，能保證良好的電容信號。
第十，焦點聚焦鏡聚光后光的交叉點是激光能量最集中的地方，切割不同的板材，使用不同的焦點，光纖激光對灰塵很敏感，任何一個鏡片出了問題都會影響切割質量及速度。
第十一、LED燈
可以通過這4個燈實時查看切割頭的內部情況，如鏡片溫度，焦點位置等
第十二、19pin接口PIN針是連接器中用來完成電 (信號) 的導電 (傳輸)的一種金屬物質。PIN針屬于高精密的產品，公差要求土0.001-土0.0005.
